Jag har hållit på med 3D-Printning drygt 10 år, Jag printar i huvudsak med PETG, PLA eller TPU lite beroende på vad saker ska användas till. Produkter i min Webshop tillverkas i regel på beställning, men vissa produkter kan finnas lagerförda.


Att konstruera med CAD (Computer-Aided Design) innebär att använda datorprogram för att skapa, modifiera, analysera och optimera design. Här är några steg och tips för att komma igång med CAD-konstruktion:

1. Välj rätt CAD-program

Det finns flera CAD-program tillgängliga, några av de mest populära inkluderar:

  • AutoCAD: Allmänt använt för 2D- och 3D-konstruktion.
  • SolidWorks: Bra för 3D-modellering och produktdesign.
  • Fusion 360: Ett molnbaserat program som kombinerar CAD, CAM och CAE.
  • SketchUp: Användarvänligt för arkitektur och produktdesign.
  • CATIA: Används ofta inom flyg- och bilindustrin.

2. Lär dig grunderna

Lär dig med de grundläggande verktygen och funktionerna i det valda programmet. Många CAD-program erbjuder handledningar och onlinekurser.

3. Skissa din idé

Innan du börjar med CAD, skapa en skiss på papper eller i ett ritprogram. Tänk på mått och proportioner.

4. Skapa en 2D-ritning

Börja med att skapa en 2D-ritning av ditt objekt. Rita ut grunderna och se till att ange korrekta mått.

5. Gå över till 3D-modellering

Om ditt CAD-program tillåter det, börja omvandla din 2D-ritning till en 3D-modell. Lär dig att använda kommandon för att extrudera, skära och forma objektet.

6. Analysera och optimera

Många CAD-program har inbyggda funktioner för simulering och analys. Använd dessa för att testa hållfasthet, belastning och andra faktorer.

7. Skapa ritningar och dokumentation

Generera tekniska ritningar och specifikationer för din design. Detta kan inkludera mått, materialval och monteringsanvisningar.

8. Spara och exportera

Spara ditt arbete ofta och exportera i olika filformat beroende på vad som krävs för produktion, exempelvis STL för 3D-utskrifter eller DWG för 2D-ritningar.

Tips:

  • Använd samhällen och forum online för att ställa frågor och få support.
  • Experimentera med olika verktyg och funktioner för att bli mer bekväm med programmet.
  • Tänk på eventuell tillverkning eller produktion av din design, och anpassa den efter detta.

Genom att följa dessa steg kan du effektivt använda CAD för att konstruera och designa. Lycka till med ditt projekt!

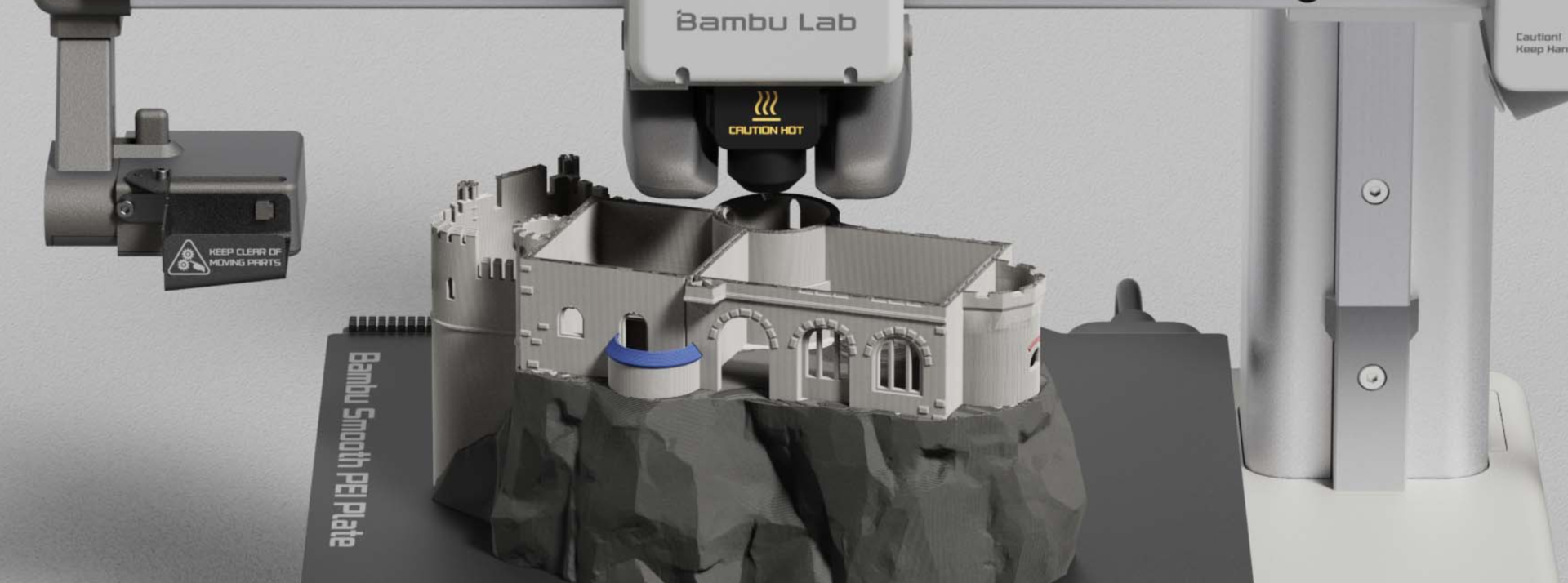

3D-skrivare är maskiner som kan skapa fysiska objekt genom att lägga till material lager för lager, baserat på en digital modell. Det finns flera olika typer av 3D-skrivare och teknologier, var och en med sina egna fördelar och användningsområden.


Användningsområden för 3D-skrivare:

  • Prototypframställning
  • Hushållsprodukter
  • Konst och design
  • Modellbyggande
  • Medicinska applikationer (proteser, implantat)
  • Fordons- och flygplansdelar

Fördelar med 3D-skrivare:

  • Möjlighet att skapa komplexa geometriska former
  • Kostnadseffektivitet vid små serier
  • Minskat materialavfall
  • Snabb prototypframställning

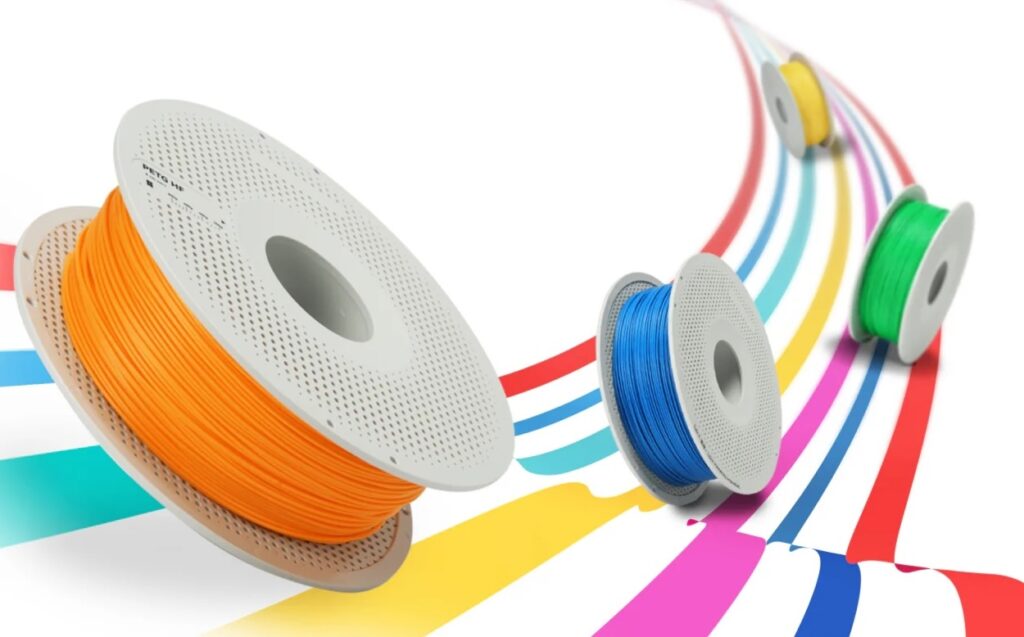

PLA (Polylactic Acid)

PLA är den vanligaste samt den mest lättutskrivna typen av filament. Det är förhållandevis starkt men är skört vid hög belastning och har en låg glasningstemperatur på runt 60°C. Detta innebär att plasten börjar mjukna och bli följsam vid denna temperatur, vilket gör att den inte lämpar sig till applikationer i varma miljöer. Till skillnad från fossilbaserade plaster så är PLA biologiskt nedbrytbart och avger inga hälsovådliga gaser vilket gör att det utan problem kan skrivas i öppna miljöer. Den har även låga tendenser till att deformeras under utskrift (warping) och om man håller sig under 30% ifyllnad (infill) så behövs generellt inte någon uppvärmd kammare.

PET/PETG (Polyetentereftalat)

PETG är en modifierad variant av den copolymer som finns i vanliga PET-flaskor och är en plast som på senare tid har blivit väldigt populär inom 3D-printing. Den är ungefär lika stark som ABS, men mycket lättare att skriva ut och börjar deformeras vid runt 88°C. Man kan säga att PETG kombinerar det bästa av båda världar hos PLA och ABS och lämpar sig till de flesta applikationer som ABS lämpar sig för och är utöver detta även matsäkert.

OBS: På grund av PETG's starka vidhäftningsförmåga så får denna plast inte skrivas ut direkt på glas eller "smooth" PEI. Använd istället "textured" PEI eller ett skyddande lager limstift.

ABS (Acrylonitrile Butadiene Styrene)

ABS är en annan mycket vanlig plast som används inom 3D-printing. Den är generellt starkare och mer flexibel än PLA samt har en högre glasningstemperatur på omkring 105°C. På grund av dess starka tendenser att till warping krävs en uppvärmd byggplatta samt en omslutande kammare, alternativt en upphettad kammare som kan hålla en lufttemperatur i minst 50°C. ABS bryts ned av aceton vilket kan användas ifall man vill få helt släta ytor där lager-på-lager effekten maskeras genom ett aceton-ångbad. Upphettning av ABS producerar en hel del hälsovådliga och illaluktande gaser vilket gör att endast skrivare med kammare lämpar sig att skriva ut i detta material.

Nylon

Nylon är ett material som funnits sedan 1930-talet, med bra mekaniska egenskaper samt väldigt bra sammanfogning mellan lagerna. Det har låg yt friktion vilket gör att det lämpar sig väl till rörliga delar, så som kugghjul. Dess glasningstemperatur är ungefär 155°C och är relativt svårt att skriva ut då det krymper och deformeras likt ABS. Nylon är även oerhört hygroskopiskt och absorberar lätt vattenånga som finns i omgivningen. Det kan därför behöva torkas i vår filamenttork innan det används.

TPU

Ett av de vanligaste flexibla materialen som används inom 3D-utskrifter. Det börjar deformeras kring 60°C och eftersom materialet är flexibelt så är det relativt svårt att skriva ut. Det fastnar lätt i skrivaren vid matning och kräver noggrant utvalda inställningar. Sänk hastigheten rejält och öka extrusion multiplier med ungefär 30% ifall det inte finns några tunade profiler att tillgå för den skrivare du vill använda.

OBS: På grund av TPU's starka vidhäftningsförmåga så får denna plast inte skrivas ut direkt på glas eller "smooth" PEI. Använd istället "textured" PEI eller ett skyddande lager limstift.

Om du har frågor om specifika modeller, programvara för modellering eller tillämpningar av 3D-utskrift, tveka inte att fråga!
